2.2干灰輸送出力不夠、管道磨損嚴重、堵管發生頻繁。
布袋除塵器設計引進美國ETS公司技術，充分利用原來的靜電除塵器本體結構，灰斗、框架基本不變，煙氣過濾采用外濾式長袋中壓脈沖噴吹技術、可實現在線清灰、離線檢修。整套布袋除塵器系統由3個子系統構成：布袋除塵器本體、清灰系統、除塵器保護系統（包括：噴水降溫系統、預噴涂系統）。
預噴涂系統主要用于鍋爐點火燃油時，為了避免油煙粘袋損壞濾袋，通過事先預涂灰的措施來對濾袋進行安全防護，通常情況下，鍋爐低負荷穩燃時，煙氣中已含粉塵，采用緩慢清灰，對濾袋不會造成傷害，不需要特殊的防護措施；為了防止鍋爐煙氣溫度過高損壞慮袋，在鍋爐煙氣出口及除塵器進口前各安裝3套溫度傳感器，檢測并顯示兩處煙氣溫度，溫度信號傳送至PLC，并由PLC對溫度值進行邏輯判斷，當溫度過高時自動開啟噴水降溫系統，高壓水和高壓空氣在噴嘴內腔混合，以霧裝形態噴出，在煙道內迅速蒸發，從而達到降低溫度的目的，噴水量和空氣量隨溫度變化的頻率而自動變化。
3.1.4除塵器主要設計參數
|
項 目 |
單位 |
數 據 |
|
處理煙氣量 |
m3/h |
730000～760000 |
|
—入口溫度 |
℃ |
正常運行125-165，短期190 |
|
—入口粉塵濃度 |
g/dNm3 |
40 |
|
出口粉塵濃度 |
mg/Nm3 |
≤30 |
|
設備運行阻力 |
Pa |
≤1500 |
|
—設計效率 |
％ |
99.925 |
|
—保證效率 |
％ |
≥99.925 |
|
—每臺除塵器室數 |
個 |
2 |
|
—過濾面積 |
m2/臺 |
12660 |
|
—過濾速度 |
m/min |
0.96～1.0
|
|
—濾袋材質 |
|
PPS+P84 |
|
—濾布紡織工藝 |
|
針刺氈 |
|
—濾袋規格 |
mm |
φ150x8000 |
|
—濾袋允許連續使用溫度 |
℃ |
≤180 |
|
—濾袋允許最高使用溫度及年允許時間 |
℃/h |
190/30 |
|
—濾袋允許破損率（30000小時） |
％ |
5 |
|
--噴吹氣源壓力 |
MPa |
0.25-0.5 |
|
--氣源品質 |
|
無油、無水、無塵壓縮空氣 |
|
--機械開閥時間 |
sec |
0.1 |
|
--耗氣量 |
m3/min |
21 |
3.1.5布袋除塵器的主要特點
1) 氣流分布均勻，設備阻力低
入口采用原電除塵器的進氣煙箱，并保留原有的氣流均布多孔板，在三層均流板作用下均勻進風，使進風口流速緩慢的柔和的降低，為粉塵進入過濾式室做準備，較灰斗進氣的傳統除塵器有更通暢的煙程，結構阻力低；在除塵器前部設置多葉形導流裝置，多葉形導流裝置通過計算機軟件模擬調整進行設計，使除塵器內部煙氣流場分布合理，使進入除塵器的煙氣煙氣低速向?yàn)V袋束周邊四周擴散，最大限度降低了煙氣的紊流,及對濾袋的沖刷、磨損，同時有效避免粉塵二次揚塵，實現煙氣的二次分配和大顆粒粉塵的預脫除，減少濾袋負荷，延長濾袋使用壽命；除塵室內部空間大，煙氣流速較低，利于大顆粒粉塵的預沉降，降低濾袋的粉塵負荷。
2) 運行靈活，檢修方便
大凈煙氣室，檢修、換袋方便。當對某一除塵室需要檢修維護時，只需關閉該室的進口煙道擋板門、提升閥，切斷煙氣通道，含塵煙氣被隔絕。檢修人員打開該除塵室的檢修門，凈煙氣室通風冷卻后，人員即可進入室內對設備檢修維護。
3) 漏風率低
4) 抗磨抗高溫濾料
濾料采用PPS+P84，具有耐酸、耐磨和抗高溫的特點。
5) 新型的袋籠
袋籠采用承插式可拆裝袋籠，袋籠堅實，并可延伸，換袋、維修方便，袋籠長8米，分為上、下兩節，相互間有簡單的鎖扣裝置，拆卸、組裝和運輸都十分方便。
6) 先進的控制模式
采用自動控制、控制室控制和就地控制三種方式，結合PID的調節模式，可以適應各種工況下在線清灰。
3.2干灰輸送
電廠原有灰斗下灰閥、三通、給料機、進料閥和部分斜槽、倉泵磨損嚴重，干灰改造將下灰閥、三通、進料閥和給料機予以全部更換，倉泵、斜槽更換1套，并對其余2套予以更改，倉泵、斜槽透氣管道仍利用原有管道。進料閥采用國產圓頂閥，透氣閥采用陶瓷雙閘板閘閥。輸送管系統采用管中管密相氣力輸送系統。
3.2.1干灰輸送系統的布置與設備結構

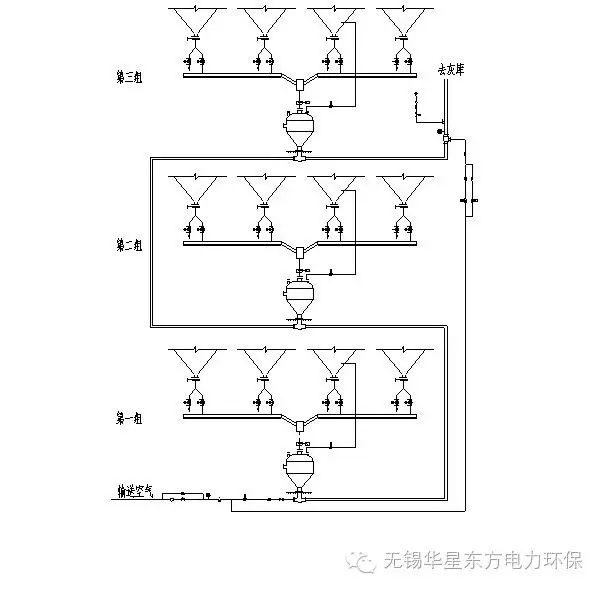

鍋爐尾部飛灰經布袋除塵器收集后均勻的分布在除塵器灰斗內，按其結構將其分為3組，每組4個灰斗，共12個灰斗，每組的4個灰斗通過空氣斜槽集中并配1臺2.5m3倉泵，共3臺倉泵，3臺倉泵通過1根管道串連輸送至遠方灰?guī)?，其布置如圖一。
3.2.2干灰輸送設計主要參數
|
輸送當量距離 |
450米 |
|
提升高度 |
25 |
|
設計出力 |
32.4 |
|
倉泵數量 |
3 |
|
倉泵容積 |
2.5 |
|
輸送管道口徑 |
φ168x6/φ194x6.5 |
|
輸送氣量 |
13.9 |
3.2.3干灰輸送系統的運行
干灰輸送系統通過PLC設定的程序自動控制，通過CRT監視操作，整個系統在程序控制下自動啟動、運行和停止，無需人員干預。系統主要分進料和輸送兩個部分，進料時進料閥和透氣閥門開，通過時間或料位計來控制裝料的多少，輸送時進氣閥門和混灰氣閥門開，并可根據空氣管道上壓力變送器的設定值來調節灰管的輸送壓力。
運行中，曾出現過在輸送過程中強制關閉輸送氣源的情況，30分鐘后重新給氣，系統仍能自動運行的。還出現過由于操作失誤系統剛開始輸送不久，強制停運系統，再將發送罐裝滿灰進行輸送的情況，不需人為干預，系統仍能夠正常運行。

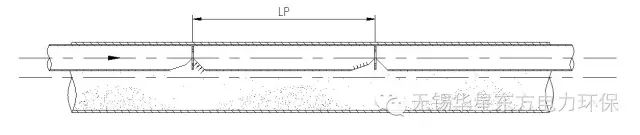

3.2.4管中管的主要特點
|
l |
應用范圍 |
|
|
|
è |
受距離限制較其他系統小，特別適合于長距離輸送 |
|
|
è |
受出力限制較其他系統小，特別適合于大出力 |
|
|
è |
可流化的物料，特別適合于磨損性的物料 |
|
l |
系統特點 |
|
|
|
è |
不需要再使用額外氣源 |
|
|
è |
紊流輸送 |
|
|
è |
形成料段最大 |
|
|
è |
輸送速度低 |
|
|
è |
自行穩定/調節系統 |
|
l |
優點 |
|
|
|
è |
由于輸送速度低，因而磨損小 |
|
|
è |
能耗低 |
|
|
è |
低過濾面積 |
|
|
è |
耐磨件使用壽命長 |
|
|
è |
出現斷電事故后，可以在輸送管中具有物料情況下重新啟動 |
|
|
è |
維護工作量小 |
